Abbildung 082

Mosaik-Pulttableau, Frontansicht

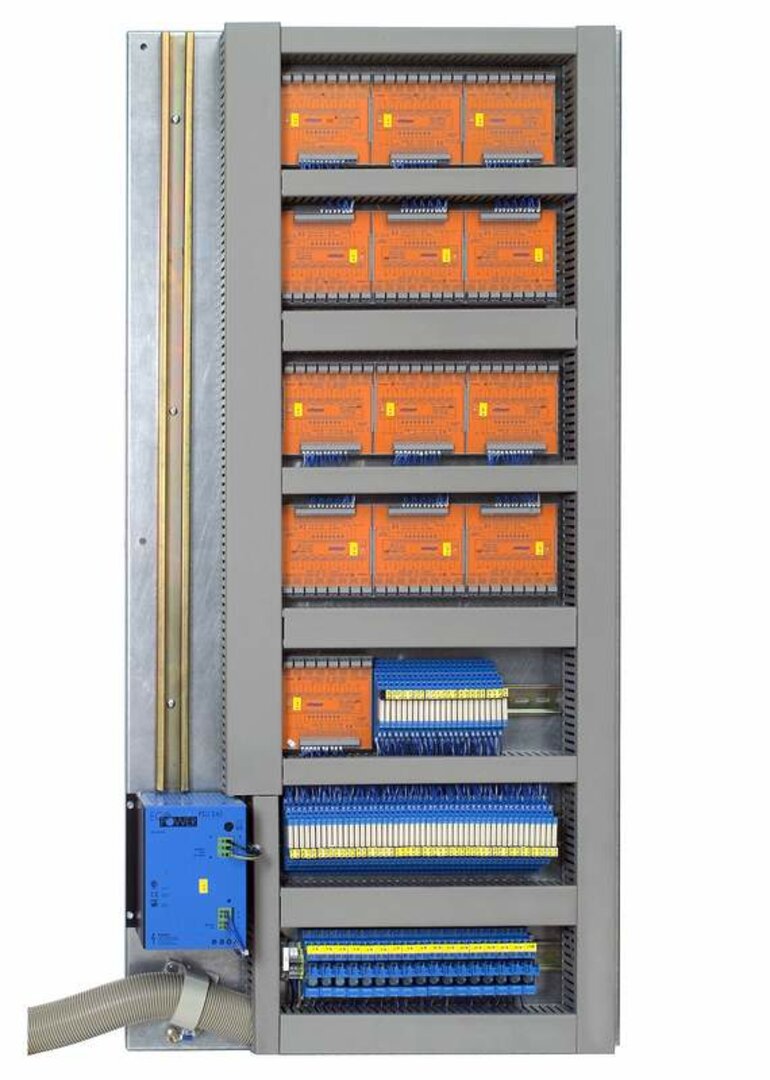

Abbildung 081

Montageplatte,
mit Potentialtrenner ES-LAM 8x2,
Koppelrelais,
Stromversorgung

Abbildung 057

Rittal-Wandschrank mit Mosaik-Einbautableau mit Störmeldesystem nach DIN19235, mit BIT-BUS, mit Montagehilfe T-SET. Besonderheit: zentrale USV.

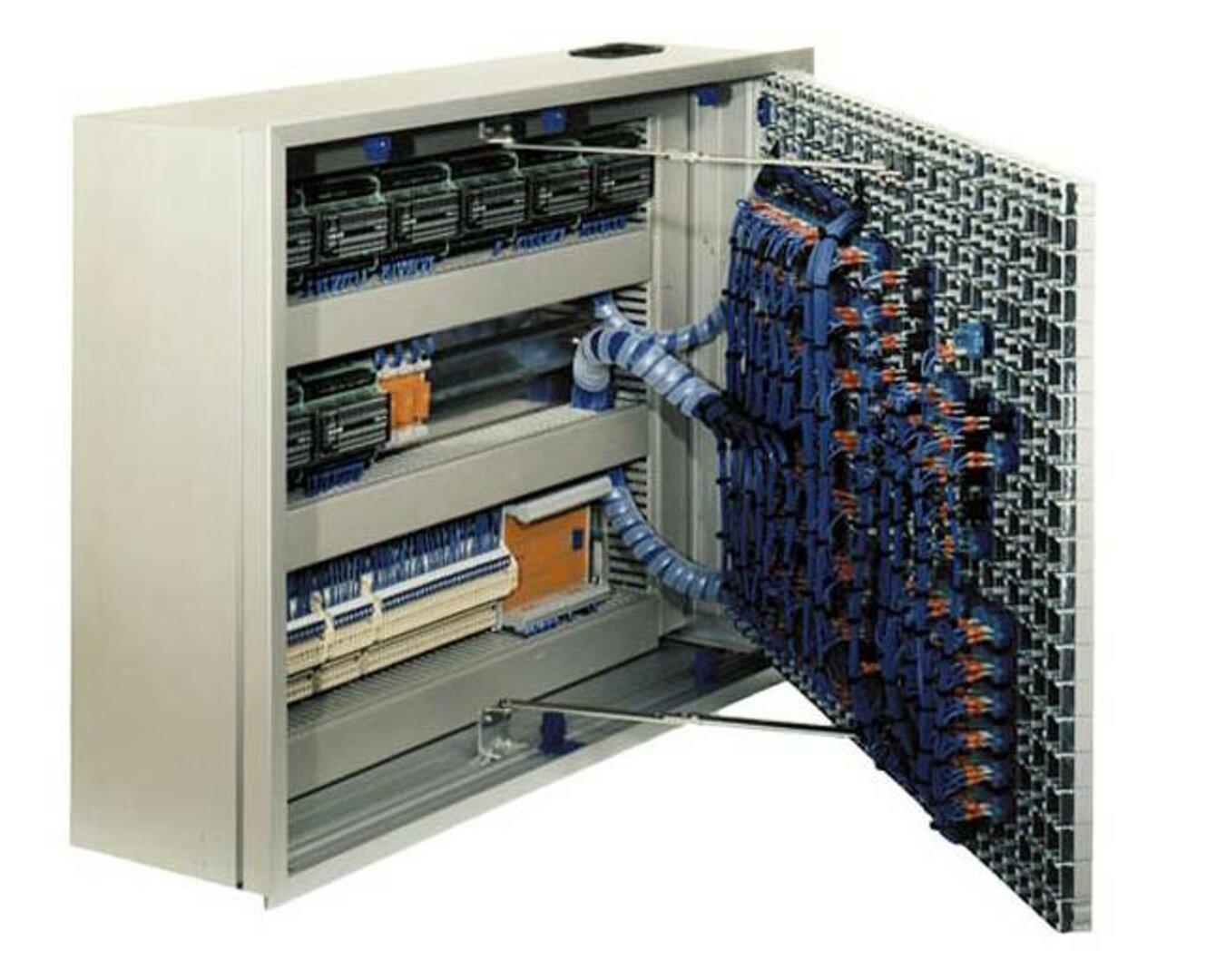

Abbildung 040

Mosaikeinbautableau, mit Aufsteller,
mit Lampenprüfung/Lampentest,
Verdrahtung über Funktionsbaustein (Diodengatter),
Störmeldebaustein ES-STM und 24V DC Versorgung

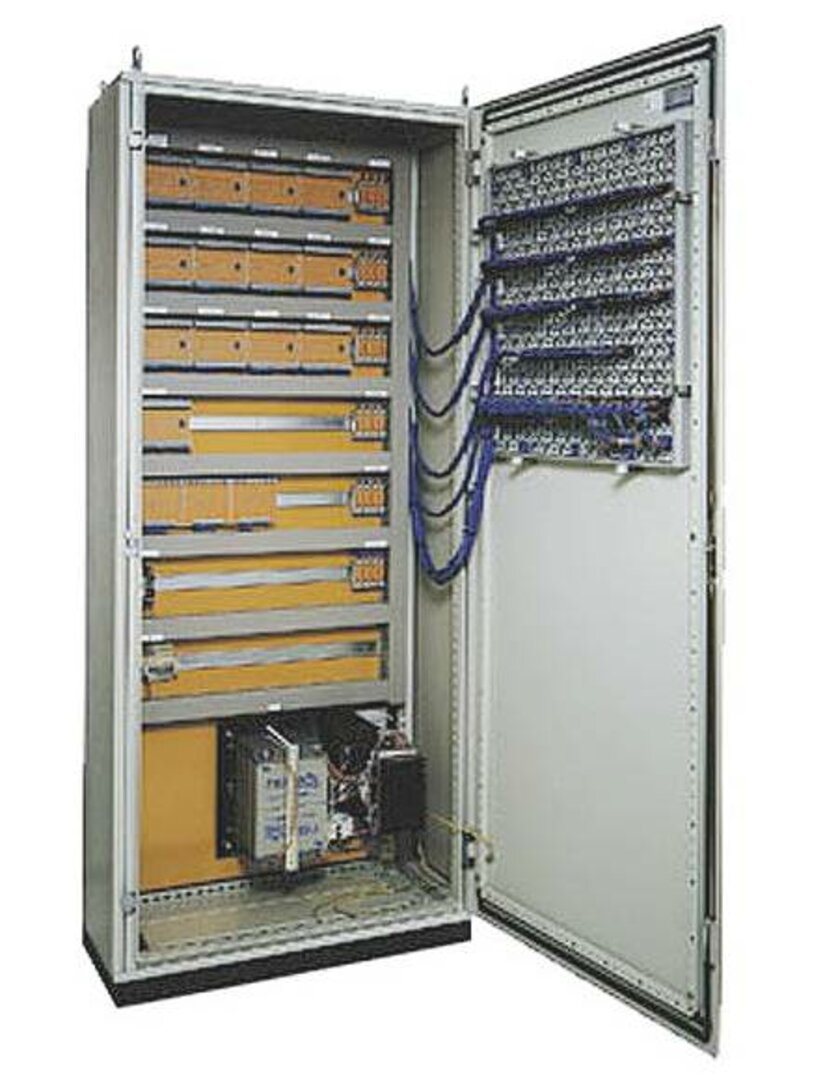

Abbildung 03

Rittal-Schrank mit Mosaikeinbautableau, geöffnet,
mit Störmeldemodul ES-STM + ES-REM04,
Besonderheit: USV-Stromversorgung

Abbildung 025

Mosaiktableau, Front,

für Sonnenschutz, Beleuchtung, Störmeldung

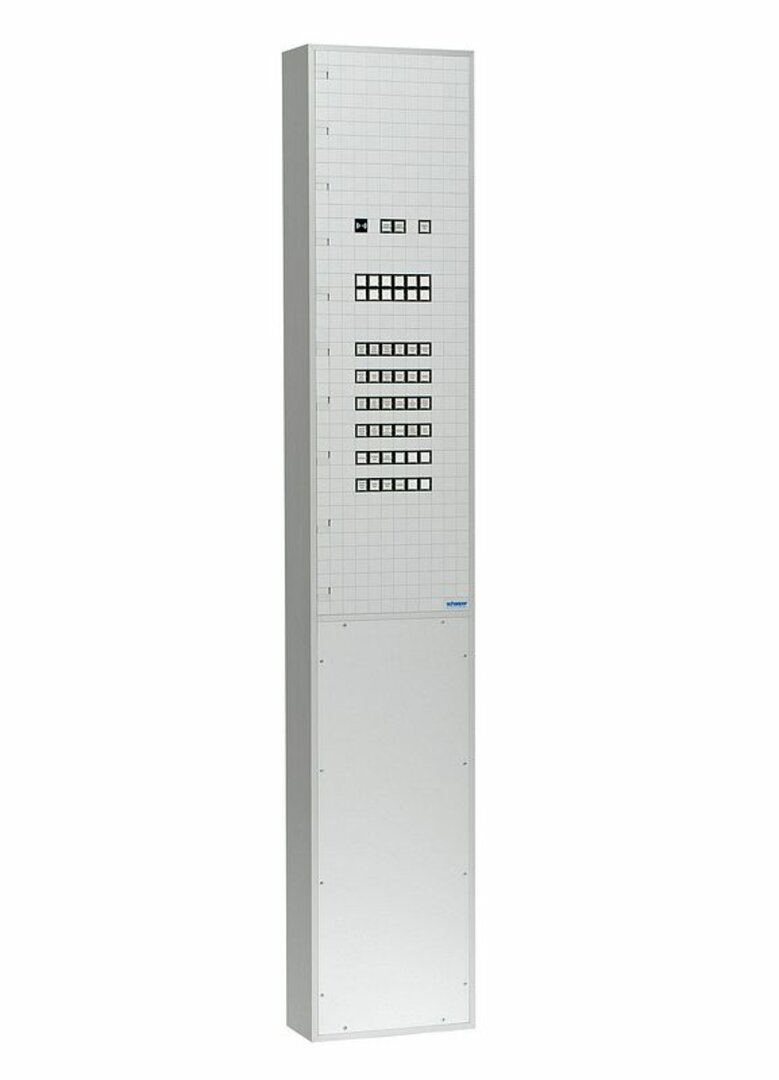

Abbildung 101

Mosaiktableau im AL-Aufbaugehäuse,

in 2 Sektionen,

mit Anschlußbereich unter AL-Front

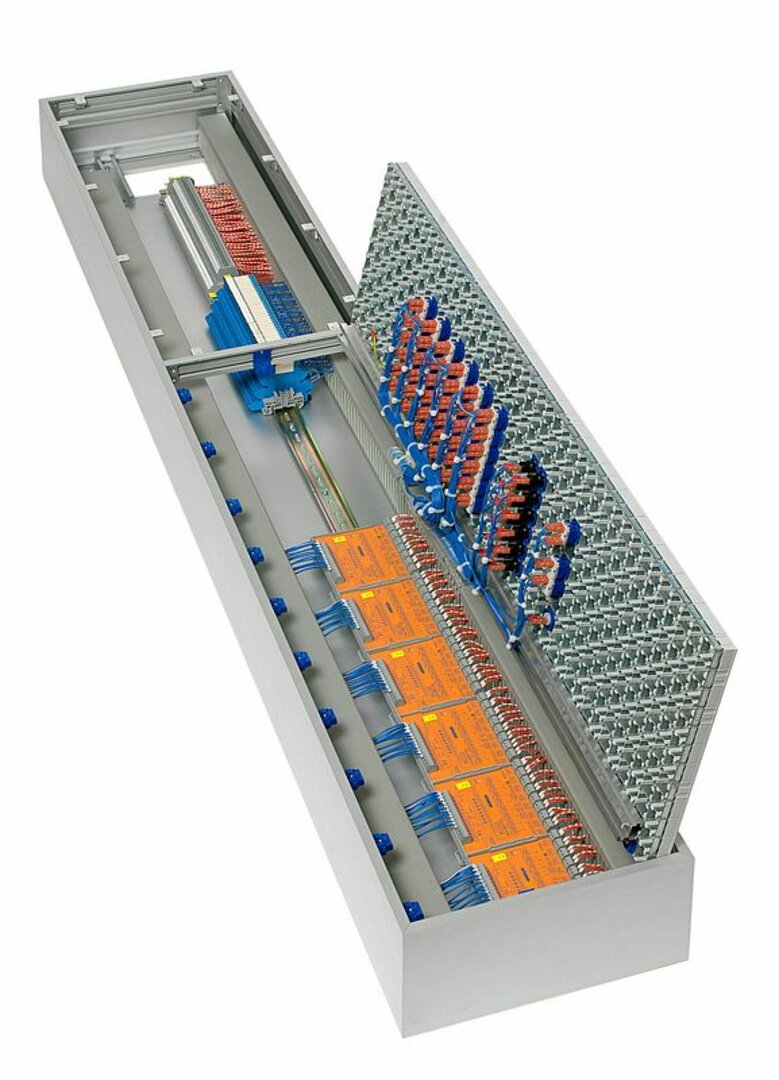

Abbildung 100

Mosaiktableau für 230 AC Potentiale

mit Pegelumsetzer,

mit Koppelrelais

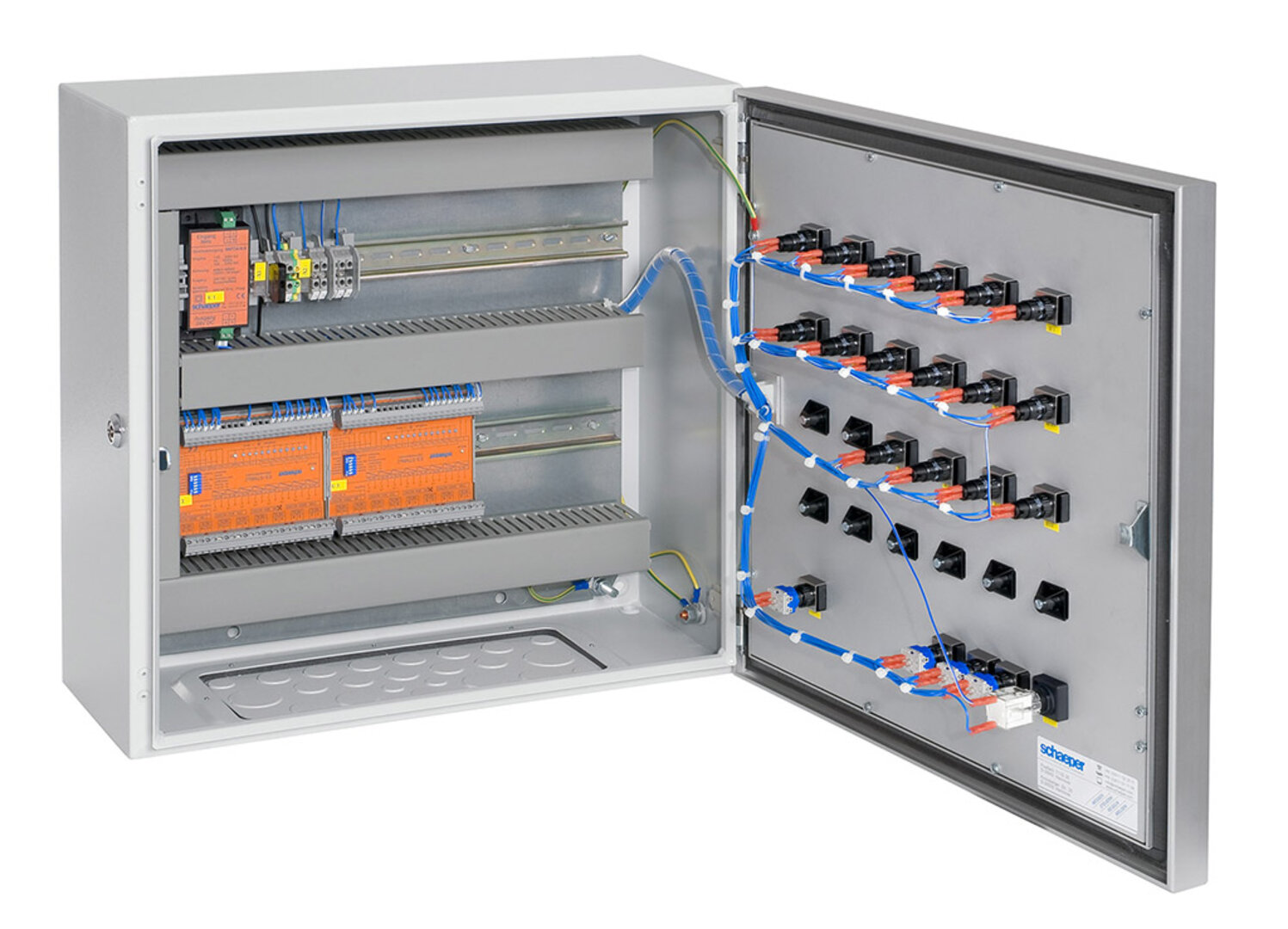

Abbildung 112

mit Störmelder ES-STM8x2/24 und Schaltnetzteil SNT24-1,3

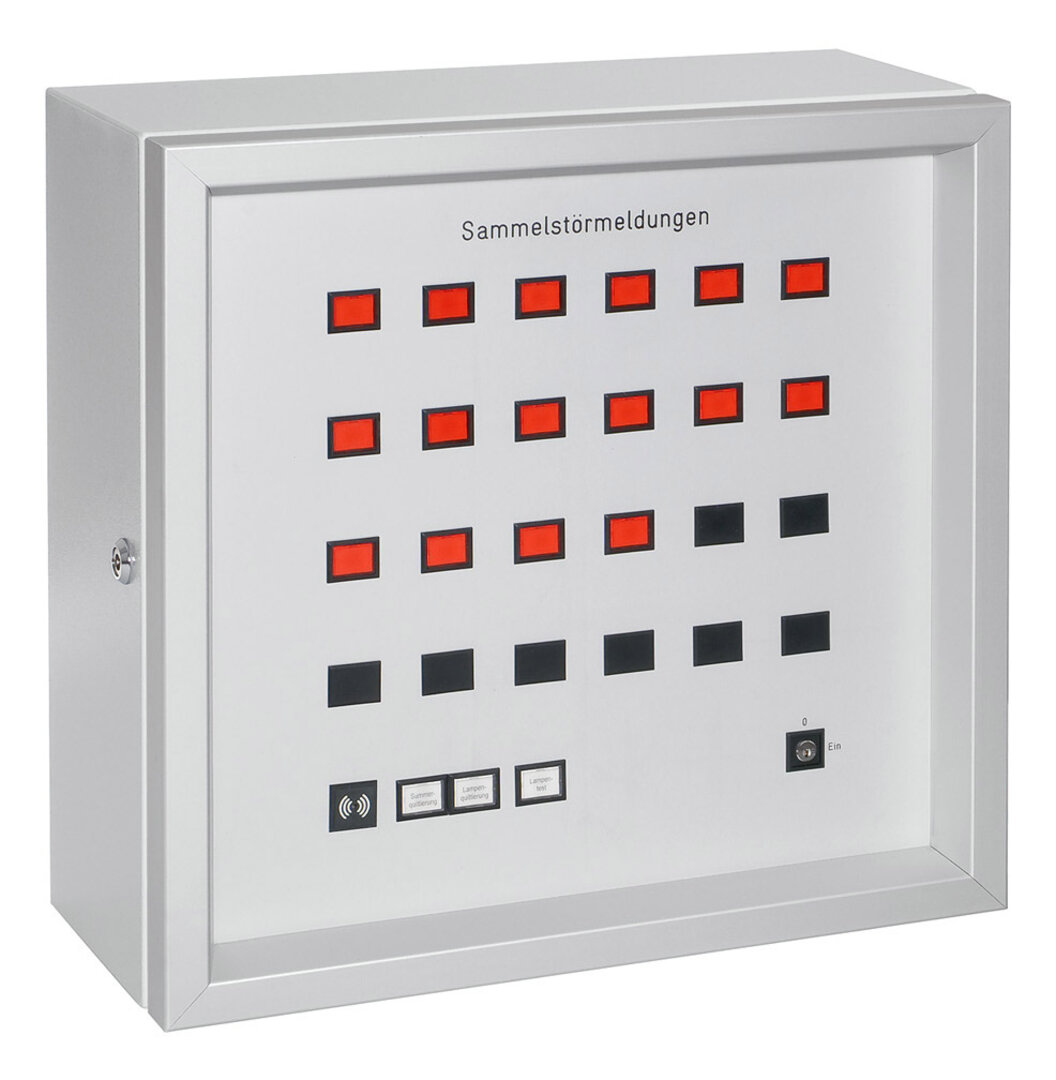

Abbildung 113

AP-St-Tableauschrank, lackiert, mit seitlicher Schließung,
mit zurückliegender AL-Front,
für Sammelstörmeldungen
